LOTO, 잠금장치만 준비하면 끝일까요? 현장에서 패드락을 구분하고 관리하는 방법

LOTO를 처음 준비할 때 가장 먼저 떠오르는 것은 잠금장치입니다.

“패드락은 몇 개가 필요하지?”, “차단기에는 어떤 잠금장치를 사용하지?”
그런데 막상 현장을 생각해보면 잠금장치를 준비하는 것만으로 끝나지는 않습니다.

작업자가 여러 명이라면 “이 패드락은 누구 거지?”
교대 작업이 있다면 “이 잠금장치는 지금 누가 사용하고 있지?”
이렇듯 패드락이 많아지면 “그럼 이 많은 패드락의 키는 어떻게 관리하지?” 라는 문제가 생길 수 있습니다.

그렇다면 LOTO는 정확히 무엇이고, 현장에서는 잠금장치를 어떻게 구분하고 관리해야 할까요?

LOTO는 잠금장치의 이름이 아닙니다

LOTO는 ‘Lockout Tagout’의 줄임말로, 설비를 정비하거나 청소·수리할 때
설비의 에너지원을 차단하고 잠금·표시한 뒤 작업 중 재가동되지 않도록 관리하는 안전 절차입니다.

“작업하는 동안 설비가 갑자기 다시 작동하지 않도록 하는 것”

이라고 이해하면 됩니다.
그렇다면 실제 작업에서는 어떻게 진행될까요?

① 에너지를 차단합니다

전기, 압축공기, 유압, 증기, 가스 등
설비를 움직이게 할 수 있는 에너지를 차단합니다.

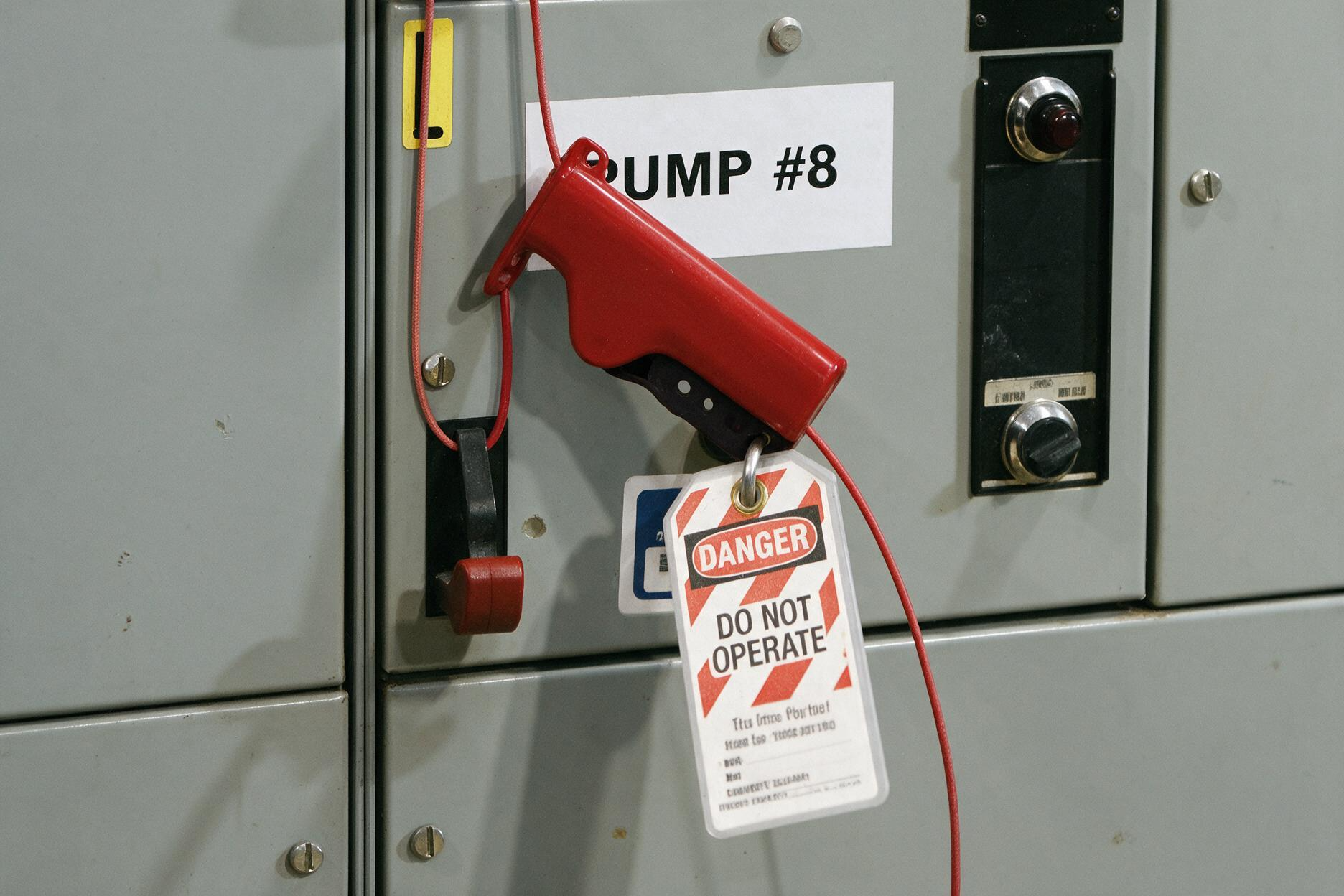

② 차단한 상태를 잠급니다

차단기를 내리거나 밸브를 닫은 뒤
잠금장치를 설치해 다른 사람이 다시 조작하지 못하도록 합니다.

이것이 Lockout입니다.

③ 작업 중이라는 것을 표시합니다

태그 등을 부착해 “현재 작업자가 작업 중이므로 작동시키면 안 된다”​는 것을 알립니다. 이것이 태그(Tagout)입니다.

예를 들어 A 작업자가 설비 내부를 정비한다고 생각해볼게요.
설비 정지 → 에너지원 차단 → 잠금장치 설치 → A 작업자의 패드락 부착 → 작업 중이라는 태그 표시 → 잔류에너지 확인 및 무에너지 상태 검증 → 정비 작업 → 정해진 절차에 따라 해제

이처럼 에너지를 차단하고 잠그고 표시하며, 작업 중 재가동을 방지하고 작업 종료 후 정해진 절차에 따라 해제하는 일련의 과정 LOTO입니다.
그런데 여기서 작업자가 다수일 경우에 이야기가 달라집니다. 어떤 에너지를 차단하느냐에 따라 사용하는 잠금장치도 달라질 수 있는데요. 이 부분은 뒤에서 하나씩 살펴보겠습니다.

1️⃣ 교대 작업시 패드락 사용방법

A 작업자가 설비를 정비하다가
작업 시간이 끝나 B 작업자에게 작업을 넘겨야 한다고 생각해볼까요?

이때 단순히 A가 자신의 패드락을 제거하고 자리를 떠나는 것만으로 작업을 넘기면 문제가 생길 수 있습니다.

A의 패드락이 제거되는 순간 설비의 잠금 상태가 풀릴 가능성이 있기 때문입니다.

그렇다면 B 작업자는 어떤 상태에서 작업을 이어가야 할까요?
교대 작업에서는 기존 작업자의 보호가 끝나는 시점과 다음 작업자의 보호가 시작되는 시점이 끊기지 않도록 잠금 상태를 인계하는 절차가 필요합니다.

A 작업자 → 작업 종료
↓
B 작업자 → 작업 시작

과 같이 작업자가 바뀐다면, A가 패드락을 제거하기 전에 B의 잠금이 적용될 수 있도록 현장의 LOTO 절차에 따른 인계 방법을 정해두는 것입니다.

이때 작업자별로 자신의 패드락을 구분해두면 현재 어떤 작업자가 잠금 상태를 유지하고 있는지도 확인하기 쉬워집니다.

• A 작업자 → A가 사용하는 패드락과 태그

• B 작업자 → B가 사용하는 패드락과 태그

• C 작업자 → C가 사용하는 패드락과 태그

처럼 색상이나 태그, 번호 등을 활용해 구분할 수 있습니다.

중요한 것은 패드락을 단순히 다음 작업자에게 전달하는 것이 아니라,
교대 과정에서도 작업자의 보호가 끊기지 않도록 잠금 상태를 관리하는 것​입니다.

따라서 교대 작업이 있는 현장이라면
“누가 작업을 이어받는지 → 잠금 상태를 어떻게 인계할 것인지 → 기존 작업자는 언제 패드락을 제거할 것인지”​를 미리 정해두는 것이 좋습니다.

패드락을 작업자별로 구분했다면, 그 패드락의 키는 어떻게 관리해야 할까요?

2️⃣ 패드락마다 키가 다른 걸까요?

작업자마다 다른 키를 사용하는지, 여러 패드락을 하나의 키로 관리하는지에 따라
키의 구성 방식도 달라질 수 있습니다.

“패드락을 구분했다면, 그 패드락의 키도 각각 다른 걸까요?”

LOTO용 패드락을 찾아보면 KD, KA, MK,GMK 같은 낯선 용어를 만나게 됩니다.

처음 보면 어려울 수 있지만, 핵심은 하나입니다.
“어떤 키로 어떤 패드락을 열 수 있느냐”​의 차이입니다.

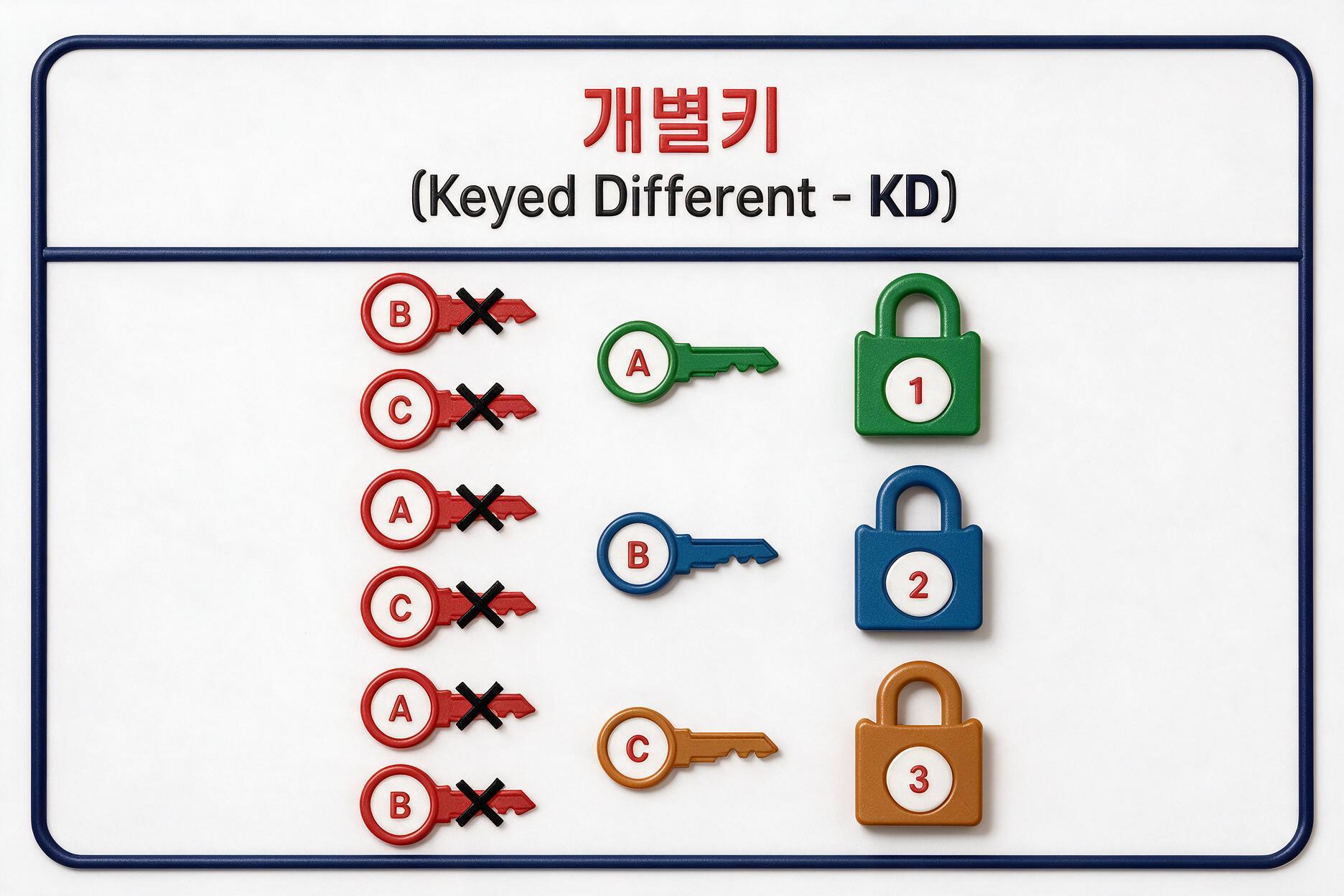

① KD (개별키) : 서로 다른 열쇠

KD는 쉽게 말해 “내 키로 내 패드락만 여는 방식” 이라고 생각하면 됩니다.
A의 패드락은 A의 키로 열고, B의 패드락은 B의 키로 엽니다.

A 키 → A 패드락
B 키 → B 패드락

각각 구분되는 방식입니다.

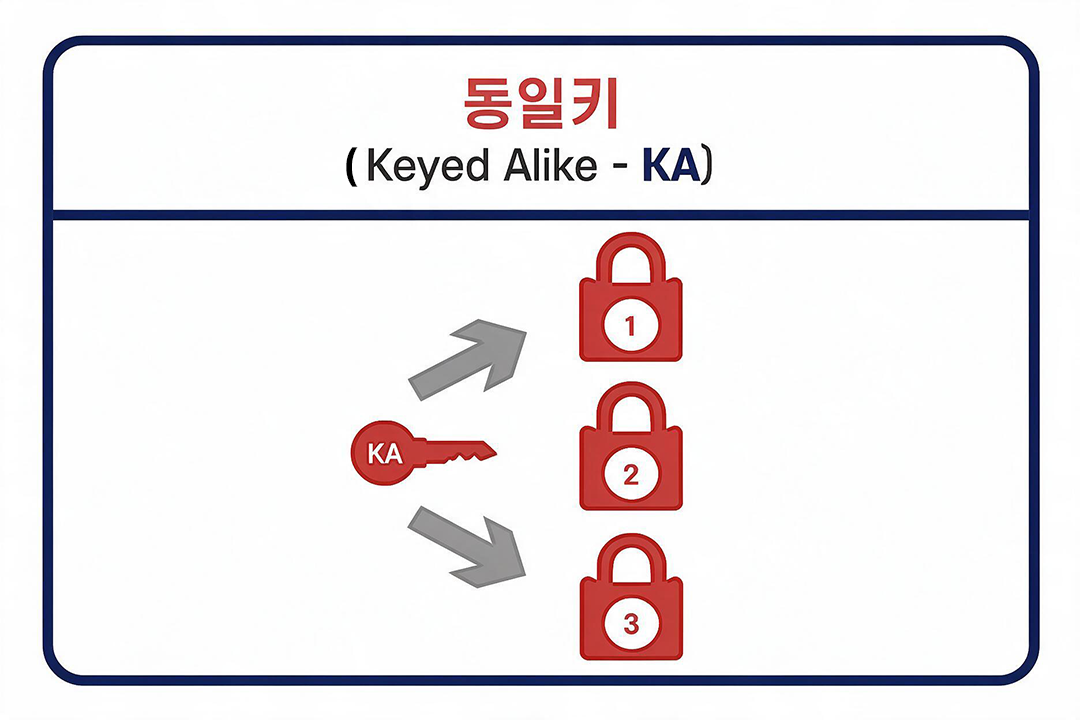

② KA (동일키) : 같은 열쇠

KA는 반대입니다. 하나의 키로 여러 패드락을 열 수 있도록 만든 방식입니다.

A 패드락 + B 패드락 + C 패드락
여러 잠금장치를 하나의 키 체계로 관리해야 하는 경우에 활용할 수 있습니다.

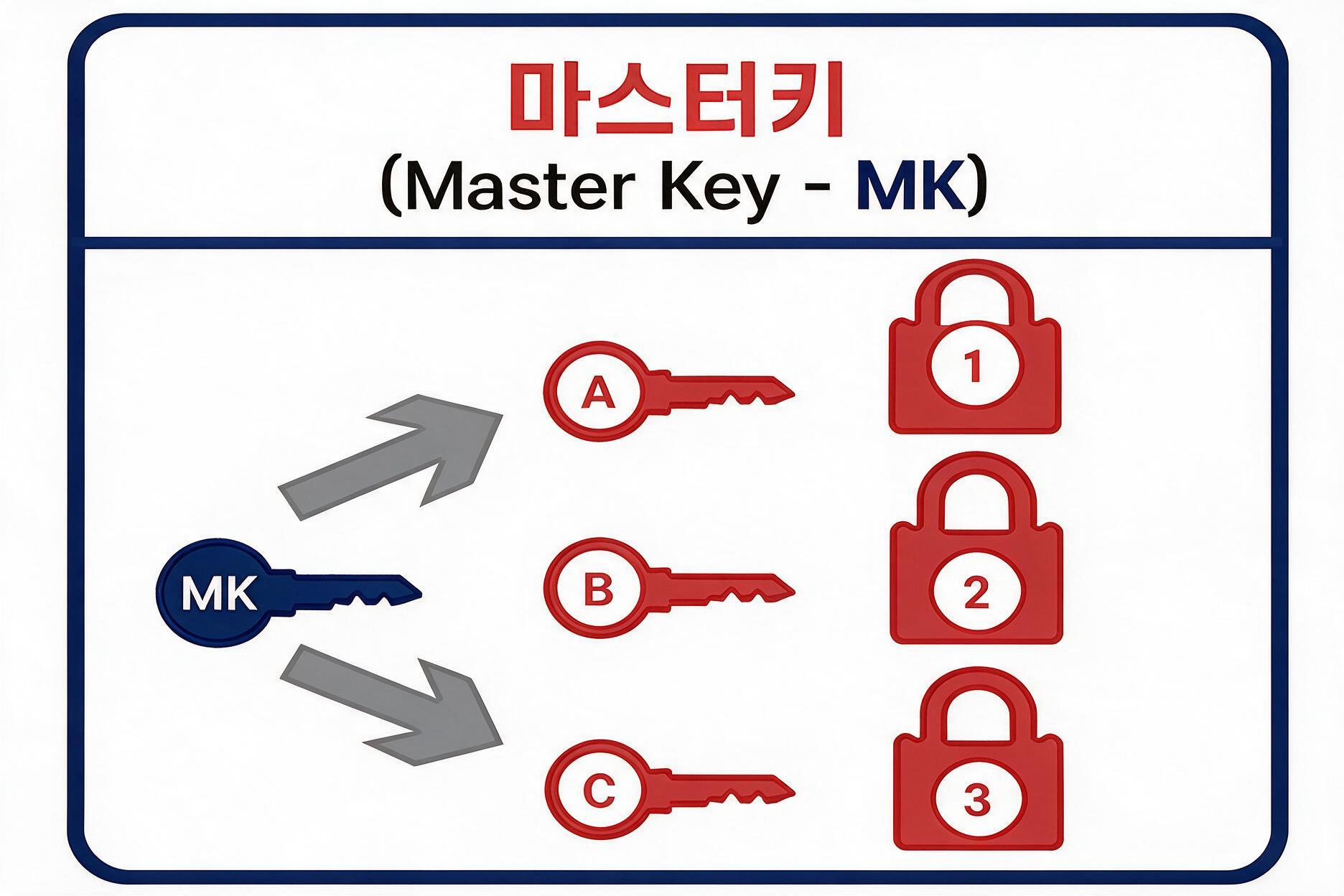

③ MK (마스터 키) : 여러 패드락을 열 수 있는 관리용 열쇠

MK는 KD 방식처럼 각각의 패드락에 서로 다른 개별 키를 사용할 수 있습니다.

A 키 → A 패드락
B 키 → B 패드락
C 키 → C 패드락

으로 각각의 패드락을 관리합니다.
여기에 여러 패드락을 열 수 있는 마스터키를 별도로 구성하는 것입니다.

마스터키 → A·B·C 패드락
처럼 개별 키와 마스터키를 함께 사용하는 구조입니다.

다만 LOTO에서는 마스터키가 있다고 해서 작업자의 잠금장치를 임의로 해제하는 것은 아니며, 마스터키의 보관과 사용 권한, 비상 시 해제 절차 등은 현장의 LOTO 절차와 권한 체계에 맞게 정해두는 것이 중요합니다.

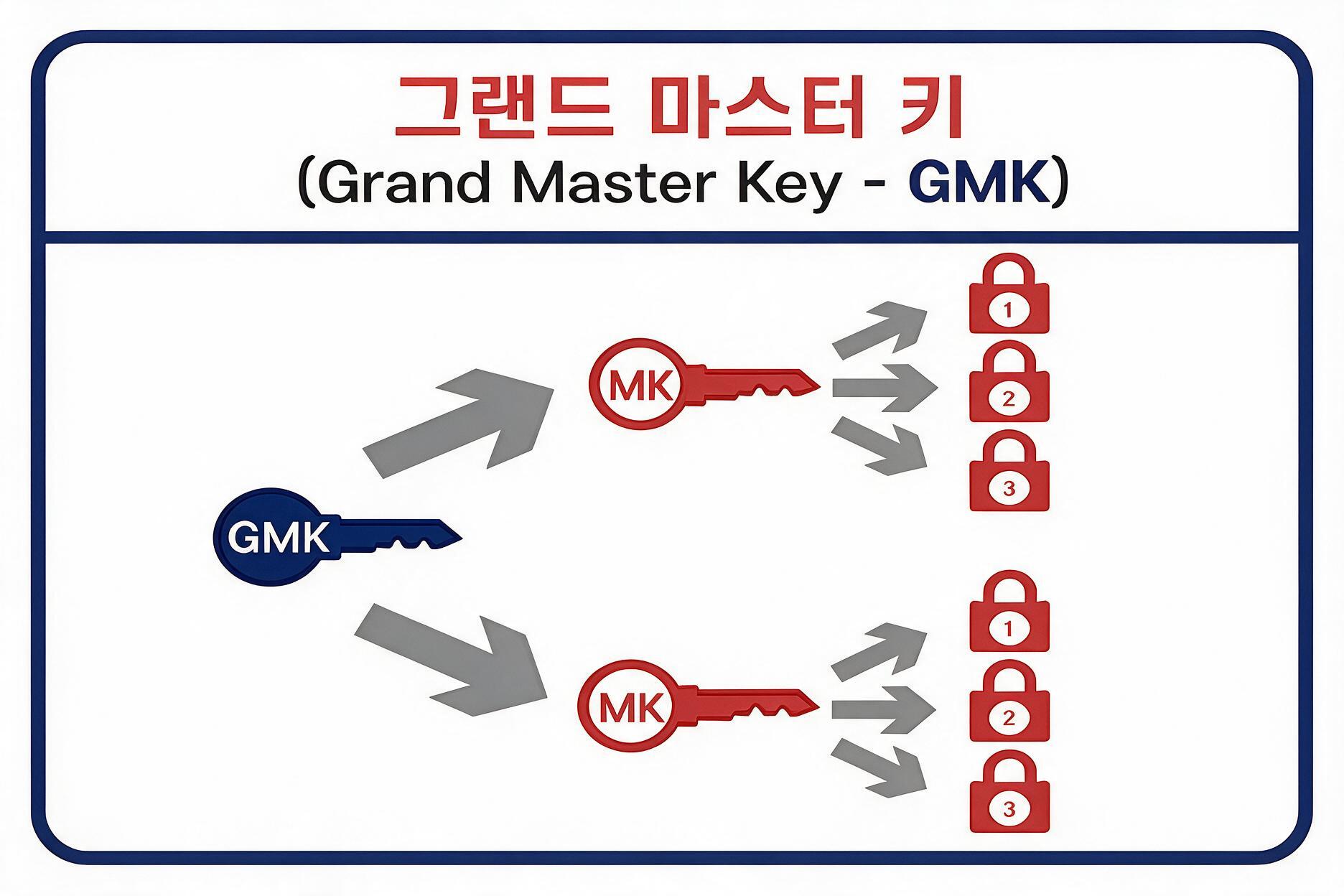

④ GMK (그랜드 마스터 키) : 여러 그룹의 패드락을 관리하는 상위 마스터키

GMK는 MK보다 한 단계 상위의 마스터키로 이해하면 쉽습니다.

패드락을 여러 작업 구역이나 부서별로 나누어 관리하는 경우를 생각해 보겠습니다.

A 구역 패드락 → A 구역 마스터키(MK)
B 구역 패드락 → B 구역 마스터키(MK)

처럼 각각의 마스터키가 담당하는 패드락 그룹을 나눌 수 있습니다.

이때 그랜드 마스터키(GMK)​를 별도로 구성하면,
GMK → A 구역 + B 구역 등 여러 그룹의 패드락

처럼 여러 그룹을 아우르는 관리가 가능합니다.

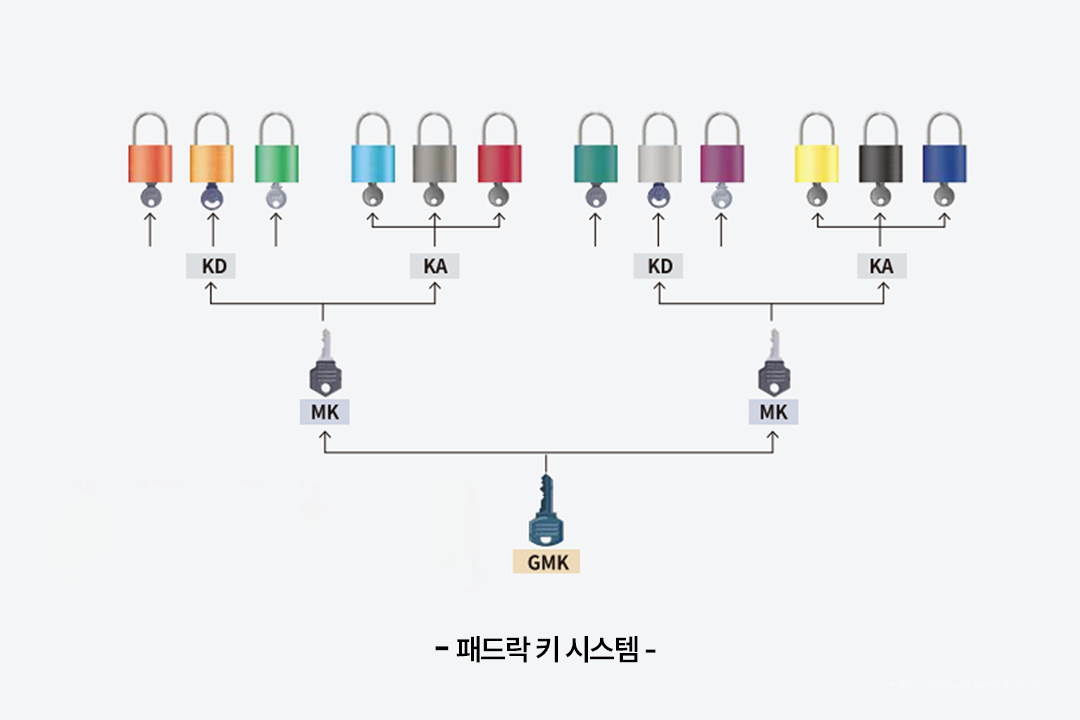

개별 키 → 개별 패드락
MK → 하나의 패드락 그룹
GMK → 여러 패드락 그룹

다만 KD, KA, MK, GMK 등의 명칭과 구체적인 키 구성 방식은 제조사 및 제품의 키 시스템에 따라 차이가 있을 수 있습니다. 제품을 선택할 때는 해당 제조사의 키 구성과 적용 범위를 함께 확인하는 것이 좋습니다.

3️⃣여러 명이 함께 작업한다면 패드락 하나로 충분할까요?

이번에는 하나의 설비를 여러 명이 함께 정비하는 상황을 생각해보겠습니다.
공장의 컨베이어가 고장 나서A, B, C 세 명이 함께 수리하고 있다고 가정해보겠습니다.

세 사람은 수리를 시작하기 전에
컨베이어가 갑자기 움직이지 않도록 전원을 차단하고 잠금장치를 걸었습니다.

그런데 A의 패드락 하나만 걸려 있다면 어떨까요?
A가 먼저 수리를 끝내고 자신의 패드락을 제거하면
B와 C가 아직 작업 중인데도설비의 잠금이 풀릴 수 있습니다.

즉, A의 작업은 끝났지만 B와 C는 아직 작업하고 있는 상황이 생길 수 있는 것입니다.

그래서 여러 작업자가 하나의 설비에서 실제로 함께 정비하는 경우에는
각 작업자가 자신의 작업이 끝날 때까지 잠금 상태를 유지할 수 있는 방법을 마련해야 합니다.

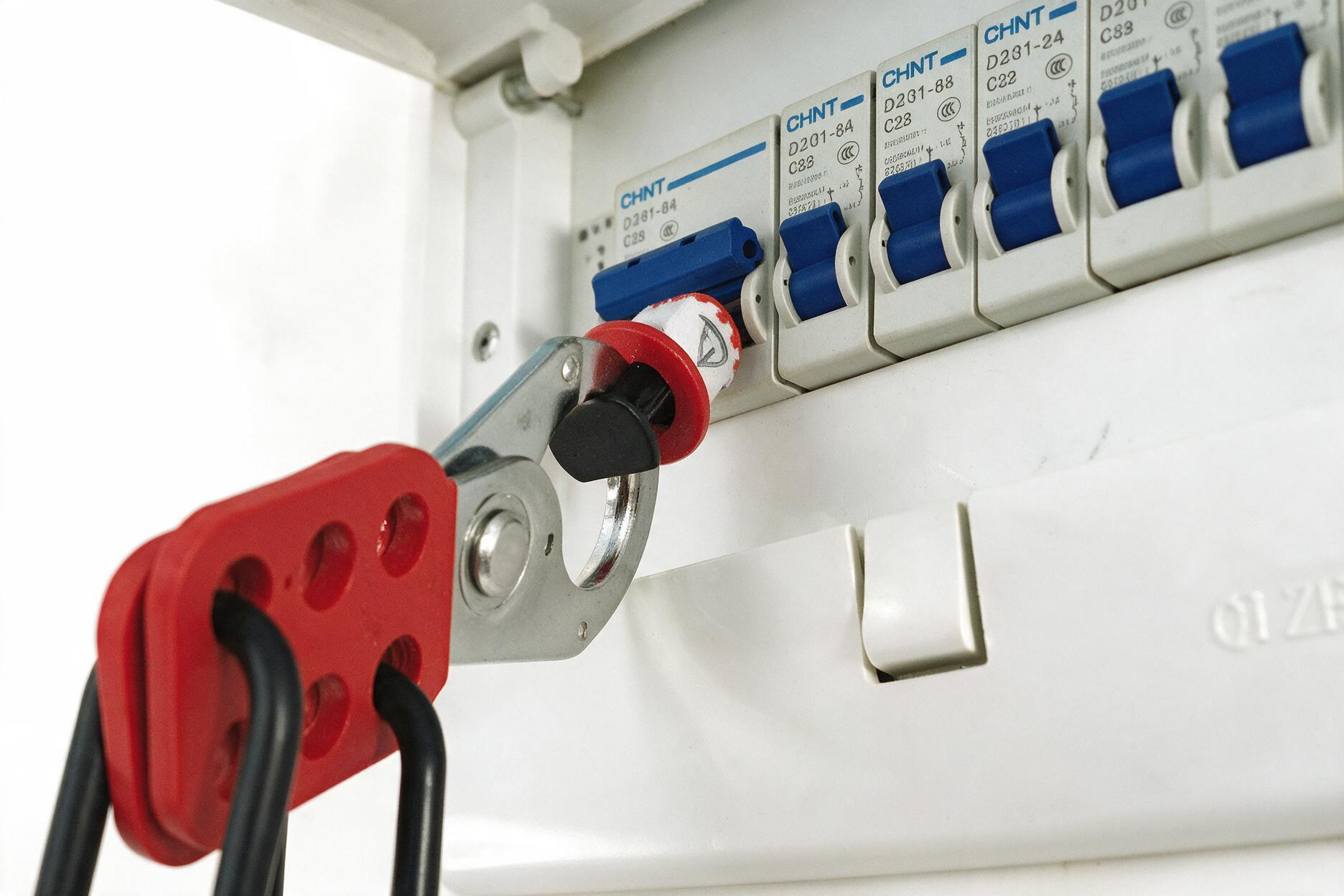

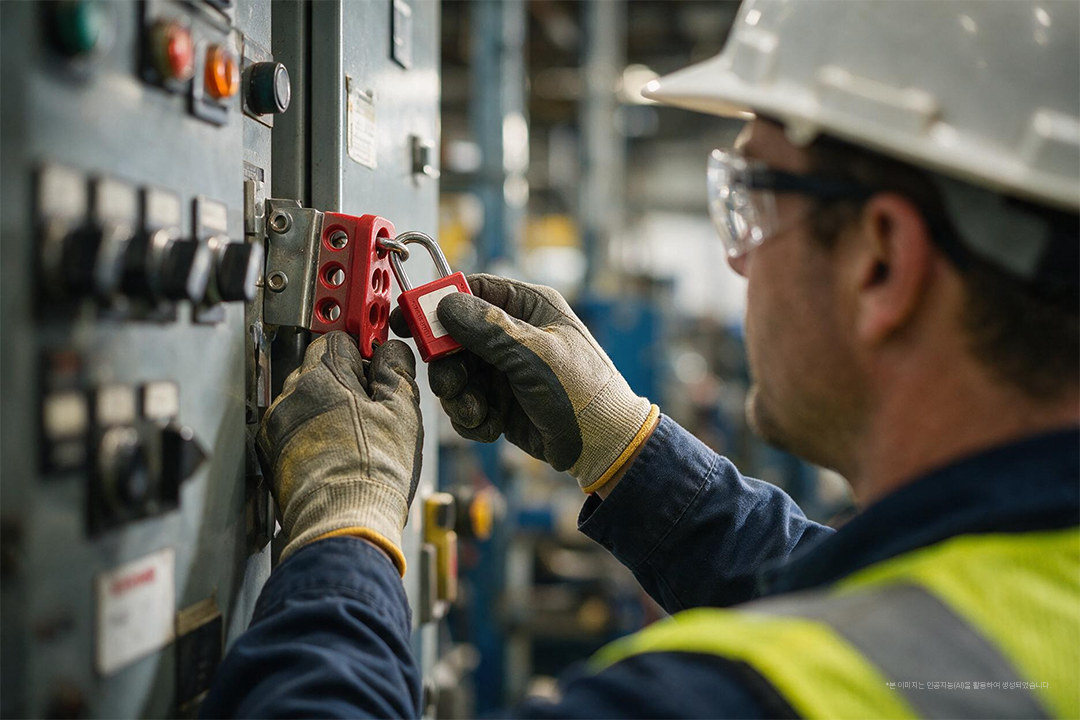

이때 현장의 LOTO 절차에 따라 하스프(Hasp)나 그룹 잠금 방식 등을 활용할 수 있습니다.

여러 작업자가 하나의 설비를 정비할 때 하스프를 활용하는 중요한 이유입니다.

A 작업자 → A 패드락(태그)
B 작업자 → B 패드락(태그)
C 작업자 → C 패드락(태그)

이렇게 잠금해두면 각 작업자가 자신의 패드락을 직접 관리할 수 있습니다.
A가 먼저 작업을 끝냈다면 A는 자신의 패드락만 제거합니다.

B와 C가 아직 작업 중이라면 B와 C의 패드락은 그대로 남아 있습니다.
따라서 한 작업자의 작업이 끝났다는 이유만으로 아직 작업 중인 다른 작업자의 잠금까지 함께 해제되는 상황을 막을 수 있습니다.

결국은 “사람이 몇 명 있느냐”가 아니라 “실제로 누가 그 설비의 정비 작업에 참여하고 있느냐”​입니다.
여러 사람이 함께 작업한다면 먼저 누가 작업하는지 → 각자의 잠금을 어떻게 걸 것인지 → 작업이 끝난 사람은 어떻게 잠금을 해제할 것인지 를 정해야 합니다.

그다음 현장의 작업 절차에 맞춰 하스프나 그룹 락박스와 같은 LOTO 장비를 선택하는 것이 순서입니다.

4️⃣결국 LOTO는 패드락보다 ‘관리 방법’이 먼저입니다

LOTO 제품을 처음 준비할 때 패드락의 종류부터 찾아보기 쉽습니다.
하지만 실제로는 제품을 고르기 전에 우리 현장의 작업 방식을 먼저 살펴봐야 합니다.

다음 질문부터 확인해보세요.

① 누가 작업하는가?
한 명이 작업하는지, 여러 명이 함께 작업하는지 확인합니다.

② 어떤 에너지를 차단하는가?
전기, 유압, 공압, 가스, 증기 등
설비에서 어떤 에너지를 차단해야 하는지 확인합니다.

전기 → 차단기 → 차단기 잠금장치 + 패드락(태그)
유압 → 밸브 → 밸브 잠금장치 + 패드락(태그)
공압 → 에어 밸브 → 밸브 잠금장치 + 패드락(태그)
가스 → 가스 밸브 → 밸브 잠금장치 + 패드락(태그)
증기 → 스팀 밸브 → 밸브 잠금장치 + 패드락(태그)
여러 차단 지점 → 케이블 → 케이블 잠금장치 + 패드락(태그)
처럼 에너지원과 실제 차단장치에 맞는 LOTO 장비를 선택해야 합니다.

즉, “어떤 패드락을 살까?”보다 먼저 “어떤 에너지를 어디에서 차단할까?”를 확인하는 것이 중요합니다.

③ 교대 작업이 있는가?
작업자가 바뀌는 상황이 있다면 잠금장치를 어떻게 인계하고 관리할지도 생각해야 합니다.

④ 패드락을 어떻게 구분할 것인가?
색상, 태그, 번호 등 작업자가 자신의 잠금장치를 쉽게 알아볼 수 있는 방법을 정합니다.

⑤ 키는 어떻게 관리할 것인가?
패드락마다 다른 키를 사용할지, 여러 패드락을 하나의 키 체계로 관리할지 등 현장에 맞는 방식을 검토합니다.

⑥ 여러 명이 동시에 작업한다면 어떻게 할 것인가?
각 작업자가 자신의 잠금 상태를 유지할 수 있도록 필요한 잠금 방식과 절차를 함께 검토합니다.

LOTO는 ‘잠금장치 구매’로 끝나지 않습니다

LOTO를 처음 접하면 패드락이나 태그 같은 제품부터 생각하기 쉽지만, LOTO의 핵심은 제품 하나가 아닙니다.

설비의 에너지를 차단하고, 작업하는 동안 다시 작동하지 않도록 잠그고 표시하며, 작업자의 상태를 관리하는 것.

그리고 작업자가 많아지거나 교대 작업이 이루어진다면
누가 작업하는지, 어떤 키 체계를 사용하는지, 여러 사람이 작업할 때 각자의 잠금 상태를 어떻게 유지할 것인지, 작업 종료 후에는 어떻게 해제할 것인지 생각해야합니다.

결국 LOTO 잠금장치를 선택할 때 가장 먼저 확인해야 하는 것은
“우리 현장에서는 누가, 어떻게 작업하고, 잠금 상태를 어떻게 관리할 것인가?” 입니다.

이 기준이 먼저 정해져야 그에 맞는 패드락과 키 체계, 잠금장치를 현장에 맞게 선택할 수 있습니다.
